亞亞科技自1998年起投入自動光學檢測產業(AOI)，自行←研發、設計與製造各項設備，累積20年多年總共開發出驗孔機、闆彎翹檢查機、X-RAY檢查機、3D檢查機…等多種產品，總銷售量超過1,∞500台。
亞亞科技持續投入半導體設備開發，並延伸產品運用在其他製程，推出一系列自($zì)動檢測方案，運用在封裝領域和5G概念市場。

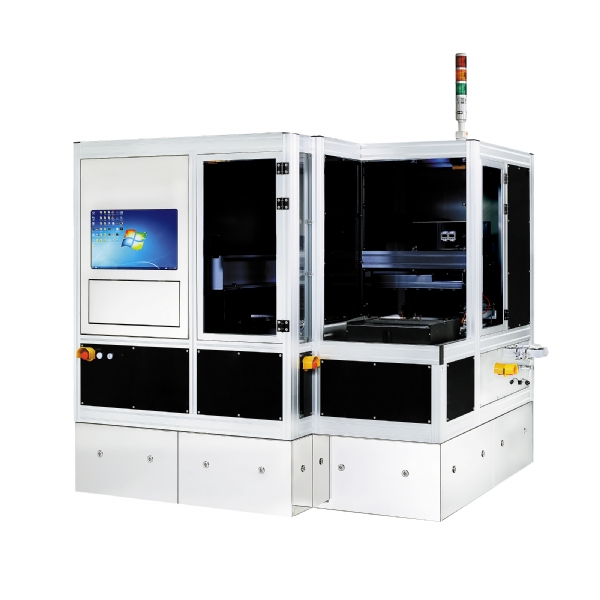

隨著半導體(Semiconductor)的製程越來越精細，晶圓(Wafer)越做越薄，晶圓級封裝所面臨的品質挑戰越來越大， 亞亞科(kαē)技擁有專利的IR隱崩檢測機，可穿透矽晶圓(Silicon Wafer)，幫助客戶確認I®C是否有背崩、隱裂及隱崩的問題，並可搭載全自動上下料系統及自(z≈ì)動判斷軟體，進行有效的品質管控。
